亞迪電機深耕多年迄今,與國內外電力系統解決方案公司配合穩定,力求成為可依賴、永續提供解決方案之專業設計製造廠。
歡迎與我們聯繫。
檔案下載 加入詢問
產品規格

AEP-S系列  漏電保護電源線組 - EL Protector

 型式 Type   ASP-1502S ASP-3002S ASP-1503S ASP-3003S
 額定電流 In A 15
 極數 Poles P 2P 2P+E
 相線式 Φ.W   1Φ2W 1Φ3W
 額定電壓 Ue VAC 100~120
 額定靈敏度電流 I△n mA 15 30 15 30
 不動作電流 I△no mA 7.5 15 7.5 15
 動作時間 Trip time   0.1 秒以內 within 0.1 second
 額定啟斷容量 kA 1
 負載,端裝置 Load terminal   2mm2x2c,附插座 socket 2mm2x3c,附插座 socket
 尺寸 (mm)
 Dimensions




 重量 Wt. kg 95 98





AEP-W系列  漏電保護電源線組 - EL Protector

 型式 Type   ASP-1502W ASP-3002W ASP-1503W ASP-3003W
 額定電流 In A 15
 極數 Poles P 2P 2P+E
 相線式 Φ.W   1Φ2W 1Φ3W
 額定電壓 Ue VAC 100~120
 額定靈敏度電流 I△n mA 15 30 15 30
 不動作電流 I△no mA 7.5 15 7.5 15
 動作時間 Trip time   0.1 秒以內 within 0.1 second
 額定啟斷容量 kA 1
 負載,端裝置 Load terminal   with  2mm2x2c,1.8 lead with 2mm2x3c,1.8 lead
 尺寸 (mm)
 Dimensions




 重量 Wt. kg 198 274

註:1.本產品通過標準來驗局型式試驗,驗證登錄號碼為 R31172
2.本產品通過日本 JET2664-42011-1001 認證
3.本產品已獲國內專利登錄為新型 第209805號





ASP系列漏電保護電源線組提供了多種型號選擇,包括ASP-1502S、ASP-3002S、ASP-1503S和ASP-3003S。這些型號在許多方面都具有相同的特性和規格。首先,它們具有相同的額定電流,適用於15安培的電流需求。無論您需要哪種型號,都可以滿足您的電流需求。

此外,這些型號的極數也是一致的。它們都是2P極或2P+E極設計,適用於不同的配線需求。您可以根據具體的應用場景和要求選擇適合的極數。

另外,相線式也是相同的。無論是1Φ2W還是1Φ3W,這些型號都提供了不同的相線接法選項。您可以根據電力系統的需求和配線方式進行選擇。

額定電壓方面,這些型號都適用於100~120伏特的電壓範圍。它們適用於國內的電力環境,提供可靠的漏電保護功能。

此外,靈敏度電流和不動作電流也是一致的。無論您選擇哪種型號,靈敏度電流均可調節,提供15毫安和30毫安兩種選擇。不動作電流是靈敏度電流的一半,確保可靠的漏電保護效果。

動作時間方面,這些型號均具有優異的性能,可以在0.1秒以內觸發動作,快速切斷電路,保護安全。

額定啟斷容量方面,這些型號均為1千安培,提供可靠的過載保護和短路保護功能。

產品圖片
漏電保護電源線 ASP-1502S



正反面 (紅)

正側面 (紅)



側面 (紅)



漏電保護電源線 ASP-3002S



正反面 (藍)

正側面 (藍)



側面 (藍)



漏電保護電源線 ASP-1503S



正反面 (紅)

正側面 (紅)



側面 (紅)



漏電保護電源線 ASP-3003S



正反面 (藍)

正側面 (藍)



側面 (藍)



漏電保護電源線 ASP-3002W



正面 (藍)

背面 (藍)

漏電保護電源線 ASP-1503WJ



正面

背面

漏電保護電源線 ASP-1502D



躺正面

側正面



背面



漏電保護電源線 ASP-1503D

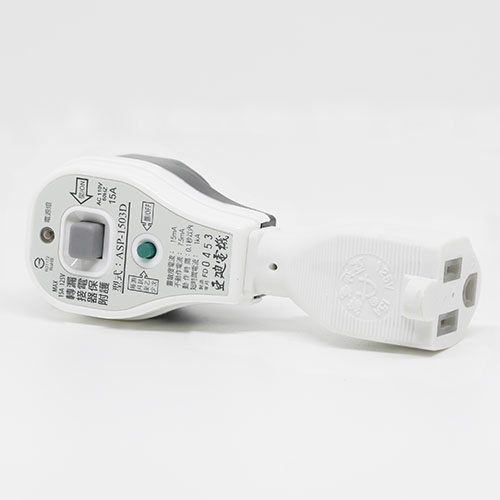

躺正面

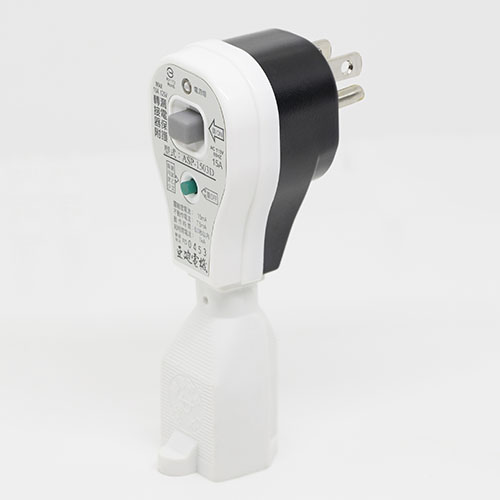

側正面

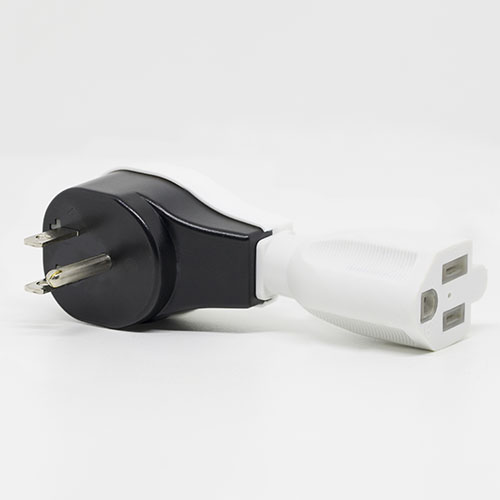

背面
